Stroj pre mechanické značenie vytlačením

Ručne ovládané stroje

Robustné riešenie za prívetivú cenu

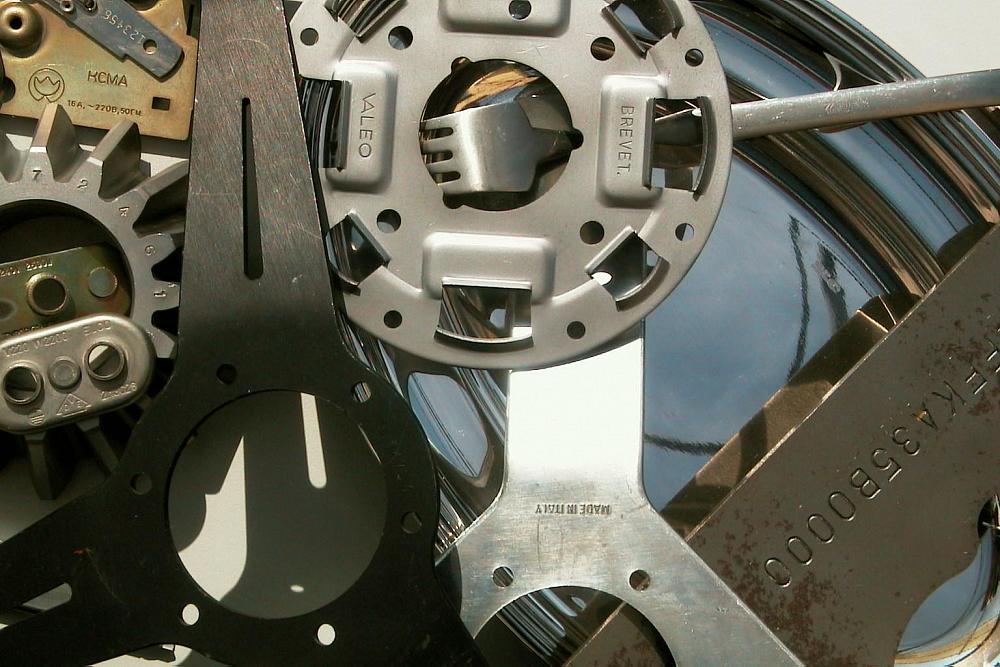

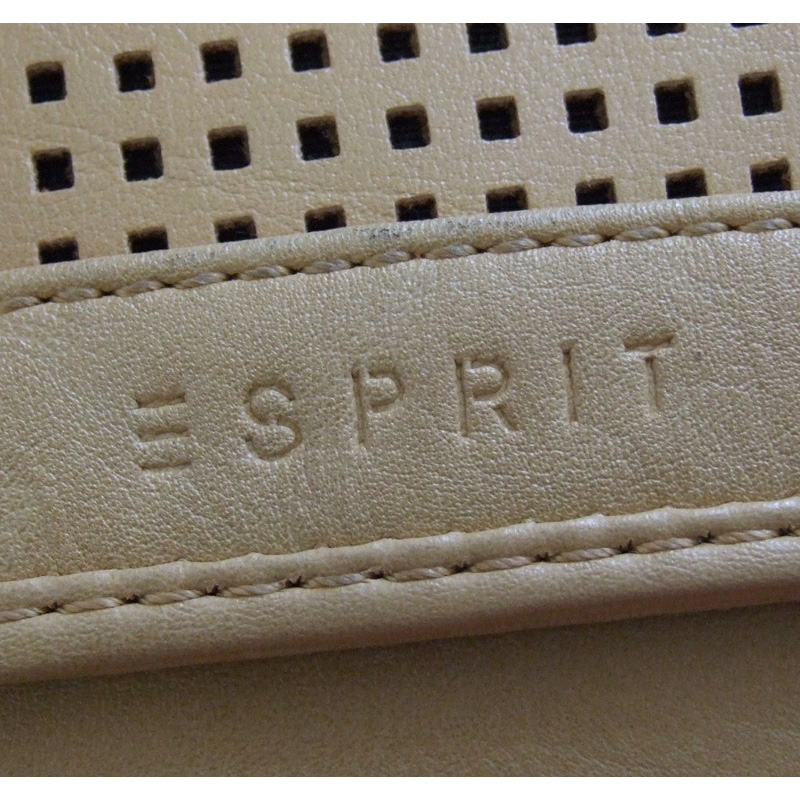

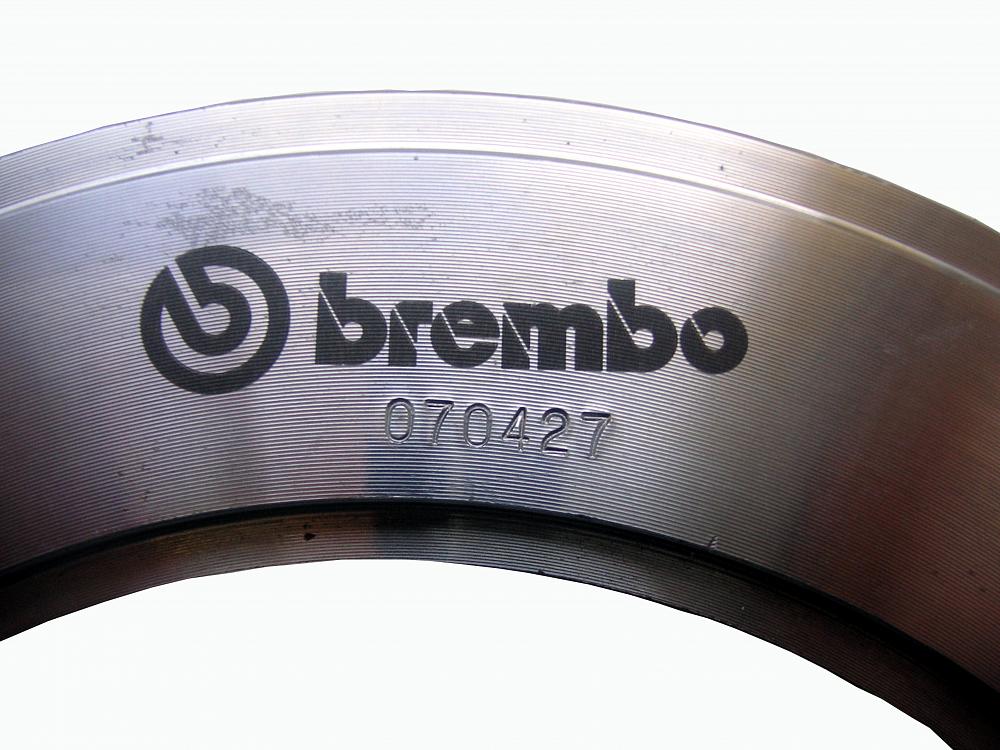

Ručné úderové stroje je možné použiť na označovanie výrobkov či nitovanie. Pohon úderového mechanizmu je vyvolaný ľudskou silou.

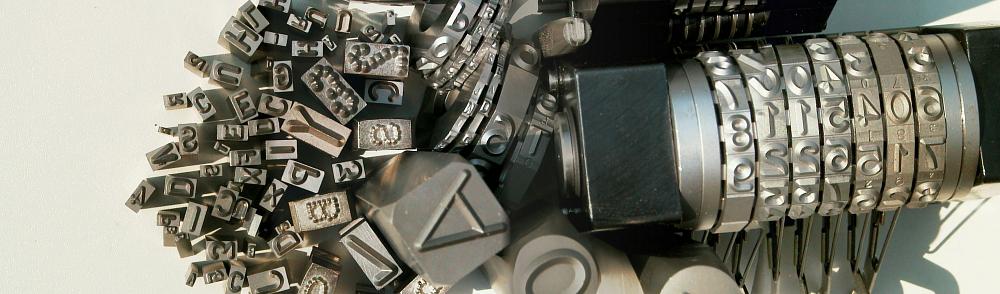

K týmto strojom dodávame príslušenstvo napr. razníky, držiaky razníkov a ďalšie. V súčasnosti sú dostupné tri typy líšiace sa maximálnou silou úderu MB15, MB20 alebo MB32:

MB15 MB20
Úderná sila 500kg (5 kN) 3000 kg (30 kN) 6500 kg (65 kN)
Svetlosť stroja 0-260mm 0-330mm 0-370mm
Hmotnosť 10kg 33kg 99kg
Upínací tŕň (priemer-dĺžka) 8–32mm 10–38mm 16–48mm
Rozmer T drážky 6mm 10mm 12mm
Maximálny zdvih 30mm 60mm 100mm
Zdvih úderníka naprázdno 8mm 18mm 22mm
Pracovný zdvih 22mm 42mm 78mm


Stroj pre značenie Automator

Pneumatické stroje

Pre náročnú prevádzku s veľkým počtom značených dielov

Kombinované stroje pre ražbu je možné ovládať oboma spôsobmi, tj. ručne, tak i za pomoci pneumatickej jednotky.

Medzi hlavné výhody pneumatických strojov patrí vysoká produktivita práce vďaka pohonu dvojčinným pneumatickým valcom a jednoduché začlenenie do výrobnej linky alebo do jednoúčelového stroja.

K týmto strojom dodávame príslušenstvo napr. razníky, držiaky razníkov a ďalšie. Je možné vybrať z nasledujúcich variantov: MB19, MB21, MB35

MB19 MB21 MB35
Úderná sila 600kg (6kN) 3500kg (35kN) 7500kg (75kN)
Svetlosť stroje 0-175mm 0-270mm 0-300mm
Hmotnosť 14,5kg 53kg 162kg
Upínací tŕň (priemer-dĺžka) 8–32mm 10–38mm 16–48mm
Rozmer T drážky 6mm 10mm 12mm
Maximálny zdvih 30mm 60mm 85mm
Zdvih úderníka naprázdno 8mm 18mm 22mm
Pracovný zdvih 22mm 42mm 63mm
Maximálny tlak vzduchu 4 bar 6 bar 6 bar
Spotreba vzduchu na 1 úder 0,5l/1 úder 2,3l/1 úder 5,4l/1 úder
Prívod vzduchu (fiting) 1/8 1/4 1/4




Stroje na ražbu

Pneumatické úderové jednotky

Vhodné pre integráciu do linky

Pneumatické úderové jednotky sa vyrábajú v troch verziách podľa požadovanej úderovej sily vyvolanej úderovým mechanizmom, ktorý je poháňaný pneumatickým valcom.

Okrem všeobecných vlastností úderových strojov majú pneumatické úderové jednotky výhodu v tom, že sa dajú namontovať do linky v ľubovoľnej polohe a sú tak spoľahlivou voľbou pri riešení značenia v linke alebo jednoúčelovom stroji.

MB19VPN MB19VP MB21VP MB35VP
Úderná sila 600kg (6kN) 600kg (6kN) 3500kg (65kN) 7500kg (75kN)
Hmotnosť 2kg 2kg 10kg 38kg
Upínací tŕň (priemer-dĺžka) 8–32mm 8–32mm 10–38mm 16–48mm
Maximálny zdvih 32mm 22mm 67mm 110mm
Zdvih úderníka naprázdno 8mm 8mm 18mm 25mm
Pracovný zdvih 24mm 14mm 49mm 85mm
Maximálny tlak vzduchu 4 bar 4 bar 6 bar 6 bar
Spotreba vzduchu na 1 úder 0,45l/1 úder 0,5l/1 úder 2,3l/1 úder 5,4l/1 úder
Prívod vzduchu (fiting) 1/8 1/8 1/4 3/8




Stroje na ražbu

Úderové mechanizmy

Vnútorný úderový mechanizmus

Mechanizmy pre úderové stroje dodávame v troch možných veľkostiach, podľa maximálnej sily úderu. Dajú sa namontovať na dvojčinnú pneumatickú jednotku a prispôsobiť si tak vlastné pracovisko.

Typy mechanizmov: MEC15/19, MEC20/21, MEC32/35

MEC15/19 MEC20/21 MEC32/35
Úderná sila 500kg (5kN) 3000kg (30kN) 6500kg (65kN)
Hmotnosť 0,6kg 2,1kg 10,2kg
Rozmery upínača 8x32mm 10x38mm 16x48mm
Celkový zdvih úderníka 30mm 60mm 100mm
Zdvih úderníka naprázdno 8mm 18mm 22mm
Pracovný zdvih 22mm 42mm 78mm




Stroje na ražbu

Pákové hrebeňové lisy

Presné a citlivé nastavenie

Jednoduché nastavenie svetlosti stroja a presné nastavenie pracovného zdvihu a dorazu lisu. Vhodné pre malé série. Lisovací mechanizmus je ovládaný ručne.

Jednotlivé modely sa odlišujú maximálnou silou prítlaku a svetlosťou.

MB15S MB20S MB32S
Maximálna sila tlaku 50kg (0,5kN) 70kg (0,7kN) 90kg (0,9kN)
Svetlosť stroje 0-265mm 0-385mm 0-460mm
Hmotnosť 10kg 33kg 99kg
Upínací tŕň (priemer) 13mm 27mm 27mm
Rozmer T drážky 6mm 10mm 12mm
Maximálny pracovný zdvih 27mm 65mm 100mm




Stroje na ražbu

Pneumatické hrebeňové lisy

Robustné zariadenie do výroby

Vhodné pre operácie ako sú nitovanie, lisovanie, ohýbanie alebo montáž. Lisovací mechanizmus je ovládaný dvojčinným pneumatickým valcom.

Jednoduché nastavenie svetlosti lisu a pracovného zdvihu a dorazu lisu. Modely sa odlišujú maximálnou silou prítlaku a svetlosťou.

MB19P MB21P MB35P MB125P
Maximálna sila tlaku 100kg (10kN) 250kg (25kN) 450kg (45kN) 800kg (80kN)
Svetlosť stroja 0-175mm 0-318mm 0-380mm 0-285mm
Hmotnosť 14,5kg 53kg 162kg 158kg
Upínací tŕň (priemer) 13mm 27mm 27mm 16mm
Rozmer T drážky 6mm 10mm 12mm 10mm
Maximálny pracovný zdvih 22mm 67mm 80mm 75mm
Maximálny tlak vzduchu 4 bar 6 bar 6 bar
Prívod vzduchu (fiting) 1/8 1/4 1/4
